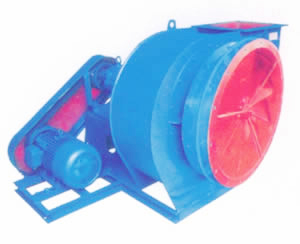

Y5-47型锅炉离心引风机的用途
Y5-47型锅炉离心引风机，是为适应燃用各种煤质并有消烟除尘装置的(1～20吨/小时)工业锅炉而联合设计的最高全压效率达90.5%的新系列锅炉引风机.凡进气条件相当,性能又相适者匀可选用,但最高温度不得超过250°C。
Y5-47型锅炉离心引风机的特点
当前工业锅炉系列较多,燃用煤质优劣悬殊,配用的除尘器阻力不一,所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配20吨锅炉的引风机所需功率较大，而用(D式)联轴器直联传动外，其余均采用三角胶带(C式)传动，不仅能以一个机号采用不同转速来满足同一吨位锅炉配置种类除尘器的要求，减少了风机的系列和机号，而且也便于作用单位根据实际情况，自行变换主轴转速来获得所需的较理想的风量、风压。
Y5-47型锅炉离心引风机的型式
（1）引风机制成单吸入，机号有№4、5、6、8、9、12、12.4七种。
（2）引风机又可制成左旋转和右施转两种型式。从传动部正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示，逆时针旋转称为左旋转以“左”表示。
（3）风机的出风口位置以机壳的出风口角度表示。“左”“右”均可制成0°、90°、180°三种角度。
Y5-47型锅炉离心引风机的结构
风机由叶轮、机壳、进风口、传动部、调节风让等部分组成。
（1）叶轮：有12片，材料为16Mn的后倾平板叶片，焊接于弧锥形前盘与平板形后盘中间，经静、动平衡校正，因此，运转平稳，有较高的强度和耐磨性，使用寿命较长。
（2）机壳：用钢板焊接成蜗壳整体。№8以上“左”、“右”旋转通用。
（3）进风口：敛散式的进风口制成，采用滚动轴承。(3)型：整体桶式轴承箱，用30°机油油润滑，№8以上有油位标志及温度计，有水冷装置，须加输水管，耗水里量0.5～1m 3 /h，№6以下有风扇自冷。(1)型：№4～6用两只并列轴承座，润滑有轴承润滑脂或二硫化钼润滑，与机壳之间用两个半圆风扇叶自冷，№8～12.4用两只并列轴承座。
（4）调节门：用以调节风量，轴向装在进风口前，转动灵活方便，调节范围大由全开到全闭，№8以上采用花瓣式，№6以下采用蝶阀式，为使调节门正常工作，须保持良好的润滑状态，采用澎涨润滑脂。

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m3/h	效率 ％	轴功率 kW	所需功率 kW	电动机
									型号	功率 kW	滑轴代号
4	C	2900	1 2 3 4 5 6 7 8	1451 1451 1432 1388 1314 1236 1147 990	2750 3080 3410 3740 4070 4400 4730 5060	80 85 89 90.5 90 89 86 80	1.39 1.46 1.53 1.60 1.65 1.71 1.77 1.74	1.91 2.00 2.10 2.19 2.26 2.34 2.43 2.38	Y100L-2	3	T/NF-542-2
		3300	1 2 3 4 5 6 7 8	1873 1873 1863 1795 1697 1608 1491 1285	3130 3500 3880 4250 4630 5000 5380 5750	80 85 89 90.5 90 89 86 80	20.4 2.15 2.25 2.35 2.44 2.51 2.60 2.57	2.79 2.94 3.08 3.22 3.34 3.44 3.56 3.52	Y112M-2	4	T/NF-542-2
5	C	2620	1 2 3 4 5 6 7 8	1844 1844 1824 1765 1667 1759 1461 1265	4840 5420 6000 6580 7160 7740 8320 8900	80 85 89 90.5 90 89 86 80	3.10 3.26 3.45 3.56 3.68 3.81 3.94 3.91	4.25 4.47 4.73 4.88 5.04 5.22 5.40 5.36	Y132S1-2	5.5	T/NF-542-2
		2900	1 2 3 4 5 6 7 8	2265 2265 2246 5167 2050 1932 1795 1549	5360 6010 6650 7300 7940 8580 9230 9870	80 85 89 90.5 90 89 86 80	4.21 4.45 4.68 4.85 5.03 5.17 5.35 5.31	5.77 6.10 6.42 6.64 6.89 7.09 7.33 7.23	Y132S2-2	7.5	T/NF-542-2
6	C	2620	1 2 3 4 5 6 7 8	2658 2658 2638 2550 2412 2275 2118 1824	8370 9380 10380 11390 12390 13400 14400 15410	80 85 89 90.5 90 89 86 80	7.72 8.14 8.56 8.91 9.22 9.51 9.84 9.75	10.57 11.15 11.72 12.20 12.63 13.02 13.48 13.35	Y160M2-2	15	T/NF-542-3
		2850	1 2 3 4 5 6 7 8	3148 3148 3119 3011 2854 5678 2501 2148	9110 10200 11300 12390 13480 14570 15670 16760	80 85 89 90.5 90 89 86 80	9.94 10.47 11.01 11.43 11.86 12.21 12.64 12.48	13.61 14.34 15.10 15.65 16.24 16.71 17.31 17.10	Y160M2-2	15	T/NF-542-3
									Y160L-2	18.5
8	C	1820	1 2 3 4 5 6 7 8	2530 2530 2501 2412 2285 22157 2010 1726	13780 15430 17080 18740 20400 22050 23700 253600	80 85 89 90.5 90 89 86 80	12.1 12.8 13.6 13.9 14.4 14.8 15.4 15.2	16.6 17.5 18.6 19.0 19.7 20.3 21.1 20.1	Y180M-4	22	T/NF-542-4
									Y180L-4	22
		1980	1 2 3 4 5 6 7 8	2991 2991 2971 2864 2716 2560 2383 2050	15000 16800 18600 20400 22200 24000 25800 27600	80 85 89 90.5 90 89 86 80	15.6 16.4 17.4 17.9 18.6 19.2 19.8 19.6	21.4 22.5 23.8 24.5 25.5 26.3 27.1 26.9	Y200L-4	30
9	C	1740	1 2 3 4 5 6 7 8	2922 2922 2893 2795 2648 2501 2324 2001	18780 21030 23280 25540 27790 30040 23200 34550	80 85 89 90.5 90 89 86 80	19.1 20.1 21.2 21.9 22.7 23.4 24.2 24.0	26.2 27.5 29.0 30.0 31.1 31.0 33.2 32.9	Y225S-4	37	T/NF-542-4
		1820	1 2 3 4 5 6 7 8	3197 3197 3068 3060 2903 2736 2540 2187	19640 22000 24350 26710 29070 31420 33780 36140	80 85 89 90.5 90 89 86 80	21.64 23.05 24.22 25.10 26.03 26.90 27.84 27.52	29.66 31.60 33.20 34.42 35.67 36.86 38.20 39.70	Y225M-4	45	T/NF-542-4
									Y225M-4	45
12	D	1450	1 2 3 4 5 6 7 8	3609 3609 3579 3462 3275 3089 2873 2471	37100 41540 46000 50450 54900 59350 63800 68250	80 85 89 90.5 90 89 86 80	46.4 48.9 51.5 53.5 55.4 57.2 59.2 58.4	61.5 64.8 68.4 71.1 73.5 75.9 78.5 77.5	Y280S-4	75
12.4	D	1450	1 2 3 4 5 6 7 8	3854 3854 3825 3687 3491 3295 3060 2638	40940 45850 50760 55680 60590 65500 70410 75330	80 85 89 90.5 90 89 86 80	54.7 57.7 60.5 62.9 65.2 67.1 69.5 69.0	72.6 76.6 80.2 83.5 86.5 89.0 92.2 91.6	Y280M-4	90
